小型步進電機驅動器生產廠家—?jiǎng)P福,，一直致力于工業自動化控制領域,，已為國內幾千家自動化企業提供過各種運動控制解決方案,。小型步進電機驅動器是公司根據市場需求及現有成熟產品進行改進而來的系列產品,，包含標準品Y2SD1R5、Y2SD1R5-PLUS及定制型號Y2SD1R5-MINI,、Y2SD1R5-mini-F01,、Y2SD1R5-PLUS-F01.產品均通過CE認證，并取得相關實用新型專利,、外觀專利,。

一，產品功能定義

產品尺寸圖	接口定義圖

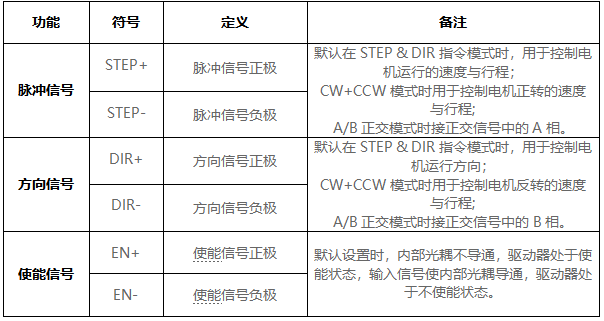

控制信號接線說明	電源與電機接線說明

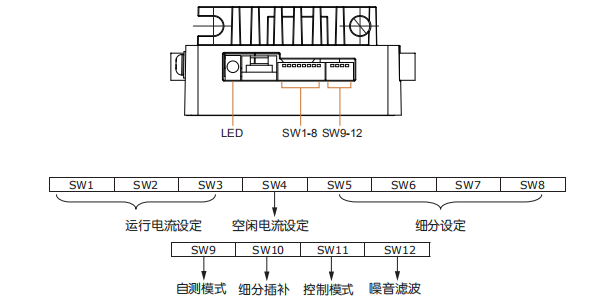

二,，撥碼設置

電流設定	靜態電流	細分設置	自測功能
驅動器通過SW1,，SW2，SW3撥碼開關設定運行電流峰值,，電流值可根據客戶要求定制,。 通常情況下，電流設定為電機的額定電流,。	可用SW4撥碼開關設定,，OFF表示靜態電流設為運行電流的90%，ON表示靜態電流設為動態電流的50%,。	通過SW5,，SW6，SW7,，SW8撥碼開關,，設置驅動器脈沖數(步/轉)	如果需要馬達旋轉，確缺少控制信號時,，通過SW9撥碼開關可使用驅動器內部的自測功能,。

5.細分插補

設定開關SW10選擇采用細分插補技術的平滑濾波功能，“ON”為使能, “OFF”為關閉該功能,。對控制信號平滑濾波使立即改變馬達控制動作變得更加柔和,，該功能將會產生對控制信號的延遲,，請根據應用場合選擇或關閉該功能。

6.控制模式

設定開關SW11選擇控制模式,，“ON”為CW&CCW雙脈沖模式“OFF”為STEP&DIR脈沖方向模式,。根據客戶的控制器控制方式可自行選擇驅動器的控制模式。

7.步進噪音濾波

設定開關SW12選擇數字信號濾波器,，“ON”為150 KHz, “OFF”為500KHz,。如果系統工作在低細分模式，請選擇濾波頻率為150KHz,，如果工作在高細分模式選擇濾波頻率為 500KHz,。

三，報警

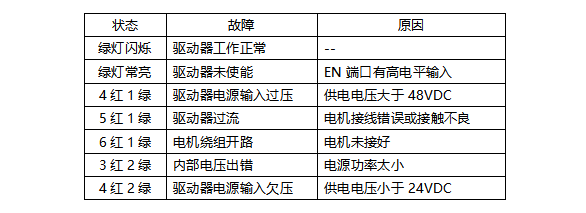

1.錯誤代碼

驅動器用兩個(紅/綠)LED燈顯示狀態和錯誤,。當電機處于使能狀態時,，綠色指示燈緩慢閃爍，當綠燈長亮?xí)r電機非使能,。如果紅燈LED閃爍時,，錯誤出現，錯誤是由紅綠燈閃爍組合顯示,，具體如下：

作為小型步進電機驅動器生產廠家,，我們秉承以質量求生存，以信譽求發展,，堅持以市場為導向,，以科技創新為核心的理念與同行一起共助工業4.0，同時誠招全國各區域代理商,，歡迎朋友們蒞臨參觀考察,！
