2021-10-13 10:42:50 編輯：ym
凱?？萍贾匕醍a(chǎn)品Y2SS3-EC閉環總線步進驅動器，產品在步進電機中完美的融入了閉環控制技術,，而且大大拓展了EtherCAT的功能,，擁有全新的優異性能和寬廣的應用領域。Y2SS3-EC是一款高性能總線控制閉環步進電機驅動器,。驅動器內置EtherCAT通訊協議，它可作為標準的EtherCAT從站,，支CANopen over EtherCAT(CoE),；同時還可搭配多種不同大小的閉環步進電機使用。
EtherCAT? 是注冊商標和專利技術,，由德國倍福自動化有限公司授權,。
Y2SS3-EC雙口RJ-45 連接器是符合100BASE-TX(100Mbps)的接口，可使用標準網線連接,。請使用CAT5 或者CAT5e(或者更高級別)的網線,。以太網輸入接口IN與控制器或總線上的前一臺驅動器的以太網輸出接口OUT相連,。以太網輸出接口OUT與總線上的下一臺驅動器的以太網輸入接口IN相連。如果驅動器是總線上的最后一個節點,，則只需連接以太網輸入接口IN,。不需要使用終端匹配電阻。
Y2SS3-EC支持同步模式和非同步模式EtherCAT控制模式，在同步運動模式下,，主站進行軌跡規劃并輸出周期指令,，驅動器按同步周期接收主站的規劃指令，適合進行多軸的同步運動,。Y2SS3-EC 同步運動模式支持循環同步位置模式(CSP),。循環同步位置模式(CSP)下，軌跡規劃在主站完成,，根據同步周期接收主站發送的位置信息,，在同步信號到達時立即將位置信息輸送到驅動器，Y2SS3-EC 支持的同步周期為,；1000 us, 2000 us, 4000 us,。
一、技術規格：
輸入電源電壓 | 24~48VDC |
輸出電流 | 0.1~7A(峰值) |
匹配電機 | 20~86 閉環步進電機 |
數字輸入信號 | 光電隔離,，差分,，5~24VDC 高電平邏輯 原點信號，正向限位,，負向限位,，急停，探針 |
數字輸出信號 | 光電隔離,，集電極開路,，最大 24V/100mA 抱閘輸出，報警輸出,，到位輸出 |
編碼器輸入信號 | 5V 差分,，增量式編碼器A/B/Z 相信號 |
通信接口 | EtherCAT（RJ45 連接器）和 Type-C（用于配置） |
支持協議 | CoE （CiA 402 協議） |
運行模式 | Profifile Position, Profifile Velocity, Cyclic Synchronous Position, Cyclic Synchronous Velocity ，Homing 模式 |
電氣保護 | 過壓保護,，欠壓保護,，過溫保護，過流保護,，電機線開路檢測,，電 機過載檢測等 |
狀態指示 | 1 個紅燈和 1 個綠燈 |
質量 | 0.293Kg |
二、電源的選擇：
驅動器電源電壓在規定范圍之間都可以正常工作，如果您需要電機獲得更好的高速性能,，則需要提高驅動器供電電壓,。
供電電源電流一般根據驅動器的輸出相電流來確定。通常情況下,，驅動器電源電流可取驅動器輸出電流的1.1~1.3倍,。
同時，電源輸入電流的大小還與電機運行時轉速及負載有關,，因此對于具體的應用場合,，用戶還需進行特定的分析和估算。
三,、電機的選配：
Y2SS3-EC最大可輸出7A電流,，可適配86及86以下法蘭尺寸的兩相直流步進電機。
Y2SS3-EC具備開閉環一體特性,，開環或者閉環的步進電機均可兼容,。
步進電機選型須根據相關機構負載來計算確認，可聯系凱?？萍脊緹峋€(400-960-1069)咨詢電機選型的具體辦法,！
四、使用環境：
使用場合 | 避免粉塵,，油霧腐蝕性氣體,，濕度太大及強振動場所，禁止 有可燃?xì)怏w和導電灰塵,，自然冷卻或強制風冷,； |
環境溫度 | 0~50℃ |
環境濕度 | 40~90%RH |
振動 | 10~55Hz/0.15m |
保存溫度 | -20℃~65℃ |

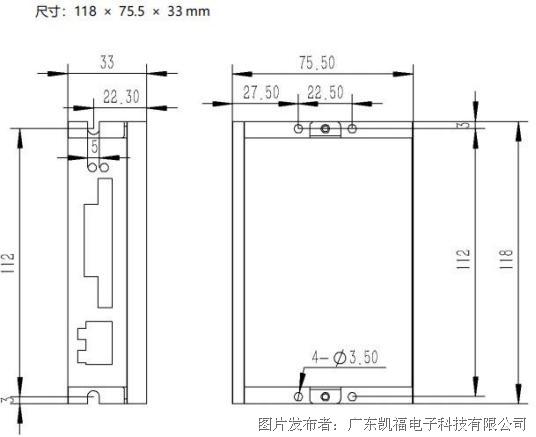

五、機械尺寸：
* 推薦采用豎著側面安裝，使散熱齒形成較強的空氣對流：必要時機內靠近驅動器處裝風扇,，強制散熱,，保證驅動器在可靠工作溫度范圍內工作。

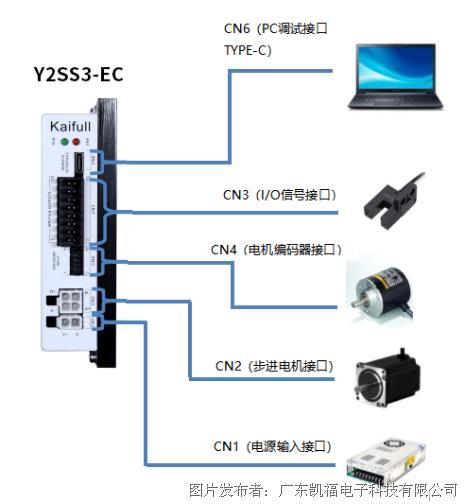

六,、驅動器連接說明：
為了更好的滿足市場需求,，凱?？萍悸≈赝瞥鲂驴羁偩€型驅動器 Y2SS3-EC，相比老款EEDC和EEDO系列以及市面上的總線驅動器,，新款Y2SS3-EC 總結具有以下特點，歡迎新老客戶來電咨詢,，獲取樣品,，來電咨詢,！
一、 性能優越：
① 由于采用先進的高端伺服同步技術,，在2ms的環路周期,，輕松實現100多軸同步控制；
② 減少馬達發熱Y2SS3-EC閉環采用建模等效技術,，實現步進模式下電流幅值自動調整,，減少發熱，同時能夠?qū)崿F(xiàn)位置環 高速快速響應,，保持原開環步進驅動器的剛性,。
③ 提升馬達力矩、提升控制響應時間Y2SS3-EC相同電流情況下,，馬達力矩普遍提升5%-10%,，控制響應時間提升30%，在額定負載范圍內,，幾乎可以實現一個碼盤脈沖控制精度,。
二、 適配能力強：
① 內置虛擬按鍵選擇電機參數,，選擇完成后幾乎不用調節參數就能運行,，參數調節簡單。
② Y2SS3-EC研究出高端伺服擁有的控制環路與ECAT高精度時鐘實時同步調整技術,，幾乎可以適配市面所有的控制器,，內置插補時間自動探測與調整，幾乎不需要人為調節就可以并機運行,。
三,、 高性價比：
① 減少物料：Y2SS3-EC開閉環兼容，可以搭配20mm-86mm系列步進電機,，實現了讓客戶使用總線型步進電機只需要一款驅動器的愿望,。
