速度穩定性高：采用速度閉環控制，負載波動,，電源波動,，溫度變化等影響被降至最低
調速范圍寬：無刷電機擁有全速段恒力矩能力，即使在低速和高速時仍能平穩運行,，不像調速電機在低速段有轉矩限制,，步進電機在高速段力矩快速下降，本系列電機最高最低轉速比為35：1,，部分電機甚至可以做到50：1
尺寸小,，功率大：無刷電機轉子使用永磁磁鋼，提高了功率密度,，可實現更小尺寸輸出更大功率,，降低電機重量，有助于實現設備小型化
節能減排：由于采用永磁磁鋼，相比異步電機減少了銅損,；相比步進電機,，無刷電機靜態時不需要持續輸出電流，減少了定子熱損耗,。
| 參數類型 | 數值 | 單位 |
| 電源電壓 | 187~253 | VAC |
| 輸入電流 | 0.7 | A |
| 輸出功率 | 120 | W |
| 調速范圍 | 120~3500 | rpm |
| 速度變動率 | ±0.5 | % |
| 調速方式 | 面板操作,，IO控制，通訊控制 | |
| 輸入接口數量 | 3 | |
| 輸出接口數量 | 2 | |
| 速度輸出方式 | 脈沖,，通訊 | |
| 加減速可調 | 支持 | |
| 多段速 | 最多支持4段速 | |
| 停車力矩保持 | 支持 | |
| 電流限制 | 支持 | |
| 電機正方向設置 | 支持 | |
| 數據保存 | 支持 | |
| 保護功能 | 過流,、過載、過壓,、欠壓,、缺相、霍爾故障,、堵轉,、超速 | |
| 故障指示 | 數顯，報警輸出口 |

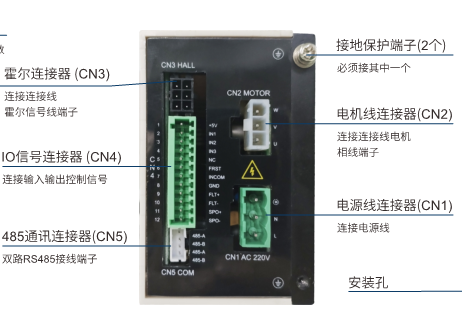

CN1: 電源輸入端子
CN2: 電機相線端子
CN3: 電機霍爾線端子
CN4：IO 端子,，定義如下：
P1: +5V 電壓輸出
P2: IN1, 通用輸入口 1,，默認啟停，可配置功能有：數字調速 M0/M1, 方向控制
P3: IN2, 通用輸入口 2,，默認方向控制,，可配置功能有：啟停，數字調速 M0/M1
P4: IN3, 通用輸入口 3,，默認數字調速 M1,，可配置功能有：啟停，方向控制,，數字調速 M0
P5: 保留
P6: 故障清除
P7: INCOM, 輸入口公共端
P8: 對應+5v 電壓 GND
P9: FLT+, 故障輸出+端,，三極管開集電極
P10: FLT-, 故障輸出-端，三極管開發射極
P11: SPO+, 轉速輸出+端,，三極管開集電極,，1*
P12: SPO-, 轉速輸出-端，三極管開發射極,，1*
注：1* - 信號頻率為霍爾變化頻率,；電機極對數為 5 的情況下，電機轉速=信號頻率(Hz)*2
