中空旋轉平臺怎么選型,，如何通過正確的計算方式來確定所選擇的產品是符合設備,？文章就中空旋轉平臺如何選型展開。

轉臺使用的是一種旋轉負載裝置,，綜合了伺服馬達,、凸輪分割器和DD馬達的優勢，集高傳動效率,、高精度,、高剛性,、高性性價比于一身。

首先我們要確定圓盤直徑,、計劃每分鐘轉速,、盤面負載多少。這樣就給定了一個基本的數據,。步驟是：選出大概的型號,，計算扭矩，慣量,，速度比,，匹配電機的功率，精度誤差,，預留的安全系數值是否滿足使用要求,。

具體操作如下：根據工件尺寸選擇轉盤大小，?根據轉盤大小,，縮小選型范圍,；根據轉速、傳遞力矩,，選擇減速比,；根據安裝方式，選擇定位方式,；根據工況要求,，選擇精度。

接下來,，我們來得出相應數據,。所需轉矩（T），它是通過摩擦阻抗引起的負載轉矩與轉動慣量引起的加速轉矩相加之和乘以安全系數計算得出：

所需轉矩T=（負載轉矩[N.m]+加速轉矩[N.m]）*安全系數

計算公式既為T=（tL+ ta）*S     （備注：安全系數S大于1.5）

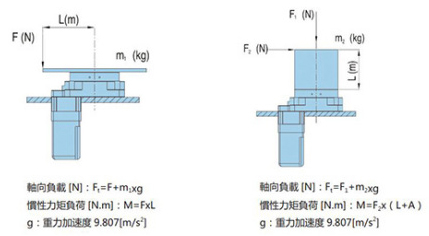

在計算軸向負載,、慣性力矩負荷時,，參考下圖示意圖：

以上中空旋轉平臺選型基本完成，但除此之外我們還要考慮產品剛性,，不現型號的中空旋轉平臺減速機采用了不同類型的支撐軸承,，對于中空旋轉平臺的容許慣性力矩負荷有一定影響，即型號越大,，容許的慣性力矩負荷也越大,，但是對于慣性力矩負荷的變位量則會越小，在選購時要注意,，公司在售的KD系列和GD系列都具備高剛性,。

關于中空旋轉平臺怎么選型，我們暫時講解到這里，如需驗證自己的選型是否正確,，可聯系在線客服或撥打公司電話：0769-23033384
