作為有著10幾年代理信濃馬達的供應商,，我們時常會收到使用方咨詢信濃步進電機接線方式,，大多都是來自非直接采購方，鑒于此,，文章就信濃步進電機接線說明原文照搬如下,，以供學習。小編不懂日文,，無法準確譯成中文,，不過對電機的接線，我們工程師已詳記于心,，可隨時撥打免費技術服務熱線：400-960-1069

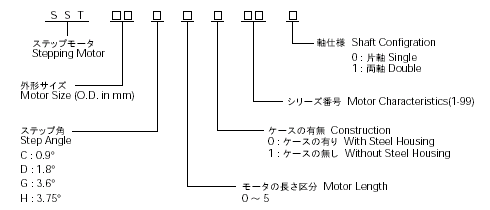

1. ステップモータの型式番號

弊社のステップモータの型番は次により區分されています。

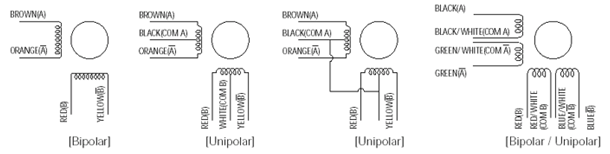

2. 信濃步進電機標準結線とリード線の色別

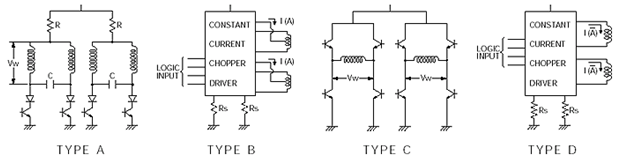

3. 標準試験回路

4. ステップモータの特徴

?回転角度は入力パルス數に比例します,。入力パルスが無い狀態では停止位置を保持します,。

?回転速度は入力パルスの周波數に比例します。デジタル信號による制御が容易です,。

?オープンループ制御による同期運転が可能です,。

?起動、停止の応答性が良好です,。

?角度誤差が小さく,、誤差が累積しません。

?低速高トルクを減速機無しで実現できます,。

?摺動部がないため長壽命です,。

?両方向に回転します。

?脫調時にモータへのダメージがありません,。

これらの特徴により下記のような製品に利用されています,。

 正確な位置決めが必要な、Ｘ-Ｙテーブル,、プロッター,、プリンタ、スキャナー,、ファックス,、カードリーダ,、コピー機、醫療ポンプ,、産業ロボット,、バルブ他

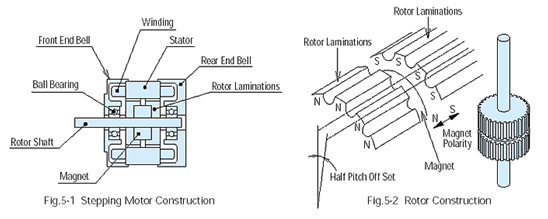

5. ステップモータの構造

ステップモータには、可変リラクタンス型（VR）,、永久磁石型（PM）,、複合型（HB）と３つのタイプがあります。弊社では,、高分解能,、高精度、高トルクを追求するためHB型のステップモータを採用しています,。

信濃步進電機接線,，信濃步進電機接線方法相關問題可致電公司工作人員予以解答。
